储油罐沉降监测系统怎么做？5G+北斗RTK实现储罐位移实时监测

储油罐长期处于高负荷运行状态，罐体及基础需要承受储存介质、设备自身重量以及自然环境等多方面影响。在长期运行过程中，如果储罐基础出现沉降，特别是不均匀沉降，可能进一步引起罐体倾斜、位移甚至结构变形。因此，建立完善的储油罐沉降监测系统，及时掌握罐体基础变化情况，对于保障油库及储罐安全运行具有重要意义。

目前，随着智慧油库和数字化油库建设不断推进，传统人工测量方式正在逐步向自动化、连续化监测方式发展。基于5G+北斗RTK技术的储油罐位移监测系统，能够对储罐关键位置进行持续监测，并将监测数据实时传输至后台平台。

一、为什么需要进行储油罐沉降监测？

储油罐基础沉降是储罐运行过程中需要重点关注的问题。

储罐在长期运行过程中，如果地基土体发生压缩或者受到地下水、雨水、周边施工等因素影响，可能导致基础产生沉降。

如果储罐不同位置出现不同程度的沉降，就可能形成不均匀沉降。

因此，储油罐沉降监测不仅需要关注“有没有沉降”，还需要关注：

• 沉降量是多少；

• 哪个位置发生沉降；

• 沉降是否持续；

• 不同监测点之间是否存在差异；

• 储罐是否出现倾斜趋势；

• 罐体整体位移是否异常。

通过长期连续监测，可以更加全面地掌握储罐运行状态。

二、北斗RTK实现储罐高精度位置监测

系统采用北斗RTK作为核心定位技术。

根据储罐结构和现场监测要求，可以在罐顶、罐壁、基础或者其他关键位置安装北斗RTK监测终端。

监测终端持续获取北斗卫星定位数据，并通过RTK差分定位技术提高定位结果的精度。

系统建立监测点初始坐标后，将后续采集的数据与初始数据进行对比，就可以分析监测点在不同时间段内的空间位置变化。

其中，垂直方向的位置变化可以用于分析储罐沉降情况，水平方向的位置变化则可以用于分析罐体水平位移。

通过多个监测点的数据综合分析，还能够判断储罐是否存在不均匀沉降或者倾斜趋势。

三、5G让储油罐监测数据实时传输

储油罐通常分布在较大的油库区域内，传统有线监测系统可能需要进行较多的通信线路施工。

本方案采用5G无线通信方式，将北斗RTK监测终端采集的数据实时上传至服务器。

监测终端完成定位数据采集后，通过5G网络将数据发送到后台管理平台。

管理人员可以在控制中心远程查看不同储罐的监测状态，无需频繁进入现场进行人工测量。

对于大型油库、石油储备基地和化工园区而言，这种方式能够提高监测效率，也方便后期扩展更多储罐监测点。

四、实时掌握储罐位移和沉降变化

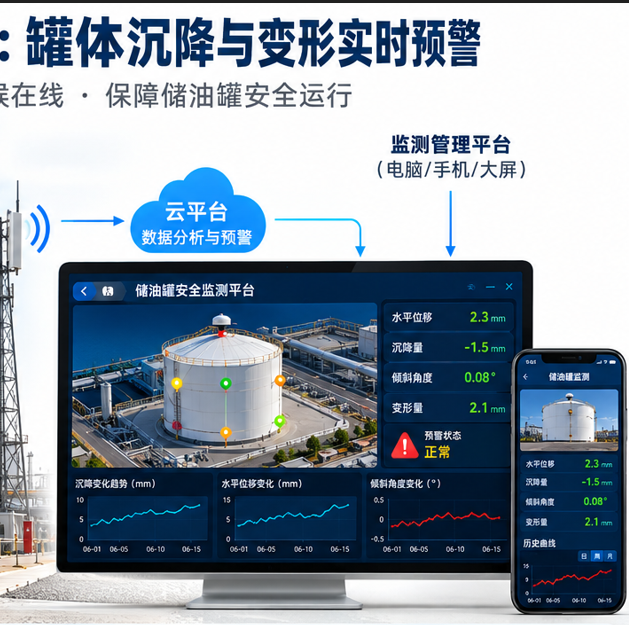

储油罐位移监测平台可以对每一个监测点建立独立的数据档案。

平台能够记录监测点的三维坐标，并形成历史变化曲线。

例如，当某个监测点的高程持续下降时，系统可以记录其沉降变化趋势；当不同监测点的沉降幅度出现明显差异时，可以进一步分析储罐是否存在差异沉降。

通过长期数据积累，管理人员能够更加直观地了解储罐基础状态。

相比单次人工测量，连续监测最大的优势在于可以观察“变化趋势”。

五、异常变化自动预警

储油罐沉降监测系统可以根据项目技术要求设置相应的预警阈值。

当监测数据达到预设条件时，系统可以自动产生报警。

例如：

沉降超限报警、水平位移报警、倾斜异常报警、监测设备离线报警以及数据异常报警。

发生报警后，管理人员可以直接查看具体储罐和具体监测点，并调取历史数据进行分析。

通过自动预警，可以减少完全依赖人工巡检带来的信息滞后问题。

六、适用于大型油库和化工储罐

5G+北斗RTK储油罐沉降监测方案可以应用于多种场景，包括：

石油储备基地、成品油库、原油储罐区、炼油厂、化工园区、港口油库以及大型工业储罐区等。

对于储罐数量较多的项目，可以通过统一管理平台建立多罐体监测体系。

管理人员能够在一个平台上查看不同储罐的实时状态和历史变化情况。

七、构建数字化储罐安全监测体系

从技术架构来看，北斗RTK负责高精度位置变化监测，5G负责监测数据无线传输，后台平台负责数据存储、分析和预警。

通过三者结合，可以将传统人工定期测量升级为数字化、远程化的储油罐沉降监测模式。

需要说明的是，实际监测精度与北斗RTK设备、基准站、卫星环境、安装方式、通信条件以及现场遮挡等因素有关，具体项目应根据现场条件进行监测方案设计和精度验证。

未来，随着智慧油库建设不断推进，储油罐沉降监测、储罐位移监测和罐体变形监测将进一步向自动化、连续化和智能化方向发展。
