2.4G RFID养老院定位手环管理系统


一、概述
RFID(射频识别)在养老院管理系统中的应用能够帮助养老院工作人员通过2.4g RFID的现代化信息管理系统能够有效的实施工作,提高工作效率,对养老院的老人可以实时的跟踪定位,可以及时的处理应急情况,方便老人的生活,为养老院的老人的生命健康安全和舒心的生活提供有效的保障。


    二、产品概述


 产品概述
HY-P1  2.4G半有源防拆手腕带可具备多个工作频率。2.4GHz可以远距离识别,低频125K可精准设定定位距离。复合IC近距离门禁读卡功能,可实现多种功能应用

产品特征
1.读写速度 :与条码相比,无须直线对准扫描,读写速度更快,可多目标识别、运动识别。
2.安全性 : 全密封防水等级,加密算法与认证,确保数据安全,防止链路窃听与数据破解,更耐用。
3.专用芯片、序列号惟一、很难复制:耐用性无机械故障、全密封结构抗恶。
4.标签ID号:4个字节;
5.标签类型:具有只读型;
6.使用时长:内置200MAh可充电锂聚合物充电电池;使用寿命长;
7.防水等级:IP65;
8.读取距离:0-50米(可调);
9.防重突性:先进的防碰撞技术,可同时识别200个/秒以上的腕带;
10.高速度识别:高识别速度可达40公里/小时;
11.高抗干扰性:对现场各种干扰源无特殊要求;
12.安装方式:随身佩戴;
13.抗电磁干扰:10V/m0.1~1000MHz AM调幅电磁波
14.可靠性:防拆、防水、可扩展紧低频125K、13.56M频率在内。
规格参数
物理参数
外形尺寸 35mm×44mm×10mm
产品材质 导电硅胶
产品颜色 黑色
产品重量 45g
包装 瓦楞纸盒独立包装(可定制)

环境参数
工作湿度 < 95%
工作温度 0~50℃
存储温度 -20 ~50℃
充电环境温度 0~40℃
防水等级 IP65(防水防尘不可浸泡)

性能参数
静态(待机)工作电流 <15uA(连续待机时长<500天)
工作电流 <2MA (连续工作时长<100小时)
工作电压 3.7V
工作频率 2.4GHz-2.5GHz
电池 内置200mAH锂聚合物充电锂电池
工作电流(发射信号) <18mA(脉冲模式)
电池使用寿命 4-5年(理论值)
冲撞能力 >200PCS
发射时间 主动每秒1次/被动每秒钟发射3~4次
接收灵敏度 -90 dbm
工作方式 主动/被动/主动被动组合方式
低频频率 125k、13.56MHz(可选)
2.4G识别距离 0-50米(可按需求定制)
低频激活距离 0-3米
血压监测 需定制
心率监测 需定制
是否有拆开报警 是(也可按需求去除)
是否有求救报警(SOS) 是(也可按需求去除)
是否有加速度报警(攻击、跌倒) 否(可定制)
腕带可选功能:
1. SOS一键求救按钮
手腕带可定制SOS求救功能,在表带的右侧可提供SOS按钮,按下按钮之后,读卡器接收到该腕带上传的求救信息后,会将回传至服务器的数据包中第32位标志位置为S,标志位后面两位值一般为01。建议在做软件处理的时候,若发现某条数据传回的数据中第32位标志位变为S,则表示发送此数据的腕带按下了求救按钮,软件应做进一步处理。
2. 即时心率反馈
手腕带可按需定制心率反馈功能。读卡器接收到该腕带上传的心率信息后,会在回传至服务器的数据包中第32位标志位置为H,标志位之后的第33、34位即是16进制的心率值。
注:心率值若是一直为00或01,则表明腕带未正确佩戴。腕带表头内侧传感器镜片应紧贴人体皮肤,并镜片处不可有脏污,否则会造成心率读取不灵敏。
3. 即时血氧检测
手腕带可按需定制血氧检测功能。读卡器接收到该腕带上传的血氧信息后,会在回传至服务端的数据包中第32位标志位置为H,之后的第35、36位数据即是16进制的血氧值。
注:血氧值若是一直为00或01,则表明腕带未正确佩戴。腕带表头内侧传感器镜片应紧贴人体皮肤,并镜片处不可有脏污,否则会造成血氧读取不灵敏。
4. 加速度检测
手腕带内置有加速度传感器,当冲撞速度达到一定程度时会产生报警信号及上报到服务端,从而实现跌倒、攻击等的动作检测,在回传至服务端的数据包中第32位标志位置为S,之后的第33、34位数据为02。
5. 屏幕显示
手腕带可定制显示屏幕,屏幕显示内容可以是当前的时间,或者是软件平台通过读卡器下发的信息和指令,或是公司logo等。
6. 表带防拆
手腕带可定制防拆功能,当表带在被违法拆解后,腕带会上传被拆解的信息,读卡器接收到该腕带上传的拆解信息后,会将回传至服务端的数据包中第32位标志位置为B,标志位的后两位一般为01。由此在做软件处理的时候,若发现某条数据传回的数据中标志位变为B,则表示发送此数据的腕带被违法拆解,软件应做进一步处理。
7. 125K低频定位
手腕带可定制125k低频定位功能,在靠近具有125k激活功能的一体机或者是地感激活器等125k激活设备时,回传至服务端的数据包中第32位标志位置为A,读卡器接收到该腕带上传的低频激活信息后,会将回传至服务端的数据包中第33位和34位的值置为当前激活腕带的那台激活器的低频地址。通过在软件平台上对比发射该低频地址的激活设备安放的位置,即可知道该腕带就在此激活器附近。由此功能可以衍生出实时定位、越界告警、人员聚集过多告警等功能。
8. 电池可充电&低电压报警
手腕带可定制为可充电。可充电手腕带采用200mAh锂聚合物电池,重量轻,安全性高,容量大,循环次数可达500次以上。当电池电压低于警戒值时,腕带通过读卡器回传到服务端数据中的第32位标志位将全部变为小写字母,例如常规标志位字母为A、B、S、H等,在腕带电池电压低于警戒值之后,标志位字母都将变为小写的a、b、s、h等,敬请注意。
9. 复合13.56MHz  NFC刷卡
手腕带可复合进13.56MHz的IC刷卡功能,可被NFC近场通讯设备读取,此功能将使得手腕带具有快速信息录入、刷卡消费、门禁、身份识别等功能。


产品概述
HY-PJ1 2.4G远距离报警器采用2.4GHz免费频段无线通信技术,高灵敏低功耗,性能稳定,抗干扰能力强及数据传输快等特点。可广泛用于RFID地下车库报警系统、门禁系统。
产品特征
遥控报警:
    在紧急情况下或是遇到危险时, 可按遥控器上的
    报警按钮进行遥控报警;
手动报警:
    若遇到紧急事故求救时, 而身上又没有遥控器,
    无法遥控报警, 可按现场的强制报警按钮, 施行
    手动强制报警, 以寻求帮助;
可外接输出设备:
    继电器输出, 可外接高分贝报警喇叭或是高光警
    示灯;
防冲突:
    具备100张卡片同时读入功能;
多种数据输出模式:
    具有W i e g a n d、R S 4 8 5两种数据类型输出。



规格参数
物理参数
外形尺寸 73mm*48mm*123mm
产品材质 塑胶
产品颜色 红白色
产品重量 125g
包装 瓦楞纸盒(1个/盒)(可定制)

环境参数
工作湿度 ≤ 90%
工作温度 -10℃ ~+60℃
存储温度 -20℃ ~+85℃

性能参数
工作电压 DC12V/2A
工作电流 ≤350mA
冲撞能力 100PCS
控制距离 ≥30米
工作频段 2.4GHz~2.483GHz
波特率 9600
报警时间 30-500s
接收灵敏度 -90dBm




产品概述
HY-PJ15    2.4G+125k+声光报警一体机,主要针对人员定位报警、监狱看护人员、养老院、儿童游乐场或物品安全防护应用而设计的一款高集成的读卡报警一体机,属于物联网范筹,信息通过互联网与计算机进行交互。出口监示器操作使用较为便捷,可满足客户不同环境的需要。

产品特征
工作状态指示:通过指示灯可显示工作状态;
支持接口方式: 以太网连接、POE供电;
其它电气性能:2.4G信号接收、125K低频激活(定位或声光报警);
把低频125k+2.4G结合为一体式的一体机;
高效电子标签数据接收;高可靠性收发校验;供电传输有效结合;自适应以太网模块
可实现稳定有效的远程配置;先进防冲突算法,可同时识别多个卡片/腕带;
2.4GRSSI值信号限制:0 ~16 设置0不读RSSI 值越大越灵敏
同步分组工作功能:相邻的定位读卡一体机125k低频磁场分组工作互相不干扰功能,0为连续模式,1 ~3分时分组序号;
规格参数
物理参数
外形尺寸 160mm*35mm
外壳材料 塑胶
产品颜色 白色
产品重量 0.7kg
包装 瓦楞纸盒(1个/盒)(可定制)

环境参数
工作湿度 ≤ 90%
工作温度 -25℃ ~+75℃
存储温度 -20℃ ~+85℃

性能参数
工作电压 24V~48V
额定功率 <12W
工作频段 2.4GHz~2.483GHz
高频参数     2.45GHz  250K速率  FSK调制方式
低频参数 125KHz  FSK调制方式
激活距离 小于4米(直径)
通讯协议 TCP/IP客户端
、系统背景
    面对日益庞大的老年群体,老年人口增长引发的对其衣、食、住、行、医疗、精神消费等方面的需求,养老院的安全管理体制改革势在必行。养老院主要是为老年人提供集体居住,并具有花园,健身场所,娱乐场所,休闲场所等完整的配套服务设施。因为场所的面积比较宽阔,服务人员无法顾及到的每个位置的老人,老人的安全问题给管理者带来了不少的难度。因为老年人不像年轻人那样行动方便,存在很多的安全隐患。子女也会为老人在养老院的生活担心不已。而应用RFID养老院管理系统,可以有效的解决和改善出现各种问题。
四、方案设计

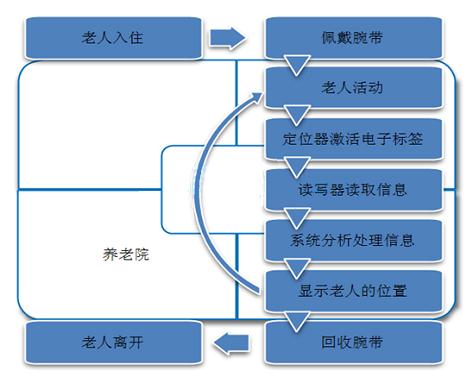

    整个RFID在养老院管理系统的应用流程图如上图所示,当然一个优化的方案的设计都是针对具体的用户需求,由丰富经验的专业人员精心策划和设计的,在此不便多陈述。
 五、系统功能及优势
    1快速准确的反应:对老人的身份和信息随时进行有快速准确的识别,从老人入住开始,就开始分发给老人腕带标签,标签中记录了老人的健康病例信息等,以后在养老院的生活中会不断的实时的记录一些生活状况,提供及时位置和状态等资讯。腕带标签操作简单,老人可以完全方便的使用。
    2人员定位,追踪功能:管理人员随时可以掌握老人们的活动信息,及时避免各种安全隐患。提高管理人员的工作效率,保证了养老院的老人们的安全。腕带可以间歇的向所在区域的读写器发送信息,向其计算机系统管理中心发送及时情况,一旦老人的信息没有上传到计算机管理系统中心,会发出警报提醒,工作人员可以查看老人在先前阶段的活动轨迹,及时的处理突发情况。使老人时时刻刻在任何地方都能受到工作人员的关怀。
    3 后台人员管理,查询功能:后台管理软件里可以添加,修改,操作简单,使用方便。可以随时查询老人们的活动位置,统计运动规律表,方便了管理者安排合适的娱乐活动。也可以按老人的名字和性别等特点进行查询,为探望者快速的找到老人的位置,给探望者带来了便利。可以方便的打印报表。
    4. 紧急呼叫SOS功能:老人需要帮助时,只要按下腕带上的紧急呼叫按钮,护理人员可以根据信息准确的定位,快速响应,及时准确的找到老人,并给老人进行帮助。如果是老人出现病发状态,系统可以根据情况很快的调出老人的病例和健康记录,和生活记录等等,能够及时的对这种突发情况准确的提供信息。
    5 视频监控联动功能:当出现突发情况的时候,准确的定位情况发生地点,启动SOS报警功能,然后系统可以激活视频监控系统,控制相应区域的摄像头切换到指定的定点,监控现场画面,为管理人员提供准确可视的信息。
    6 对特殊的需求做相应的设置功能:因为养老院可能有针对具体的情况,有老人需要特殊的照顾,后台管理人员用系统软件可以对其进行单独的设置,限制老人的活动范围和生活的情况,更加体贴、无微不至的为老人服务。
    7 设备安全耐用:设备故障率小,抗干扰性强,操作方便简单,加密的权限管理,而且对人体无辐射作用。
    8实现了科学管理,提升了管理水平:通过RFID和在管理中的应用,可以取代原来人工管理的方式,提供高效、准确、丰富的信息化智能管理,提高了工作人员的效率。大大提升了养老院的管理水平,提高养老院的形象,降低了拥有成本,实现了科学完善的现代化管理。
    9 .为老人提供整体的保障和服务:养老院智能管理的应用,为老人的生命健康安全提供了有效的保障,为老人在养老院的生活提供方便有保障的服务。让老人住的舒心,让家人对老人的安全和健康完全放心。
10、该产品续航时间长,长3年免维护。市行业内性价比高的定位系统方案。
